enterprise architect 16(UML建模软件)

enterprise architect 16提供项目可视化功能，可以在这款软件设计项目制作的流程，将每个环节的核心内容添加到各种标准图形上，这样就可以让设计流程可视化，您可以在这款软件编辑很多图形，可以添加类图、用例图、时序图、活动图，一些关键的项目内容都可以在这款软件快速查看，方便对当前的项目进行评估，判断项目是否会出现风险，为后续优化项目提供可视化分析方案；enterprise architect 16功能非常多，可以为你的模型添加视图，可以在图上创建新的元素，可以添加新的连接器，可以查看您的内容、发布您的内容，也支持协作与分享，喜欢的朋友就下载吧。

enterprise architect 16新功能

一、可缩放矢量图形（SVG）导出

1、模型图现在可以发布在高质量的可缩放矢量图形（SVG）中，该图形是从Enterprise Architect中的图生成的。

2、可缩放矢量图形（SVG）可以调整大小，以满足最高质量的打印和发布需求。

3、不同分辨率/尺寸的出色图像质量。

4、轻松添加到报告，书籍，规格等。

二、文档生成

1、文档生成性能的重大改进。

2、在创纪录的时间内生成详细报告。

3、性能提升高达100%。

4、利用Enterprise Architect中强大的报告功能。

5、动作快点，完成更多工作！

三、、自定义首选项和应用程序数据存储

1、Enterprise Architect在两个主要位置存储首选项、配置文件、主题和其他自定义设置和资源; Windows注册表和Windows“Appdata”目录。这些都是稳健的行业标准方法。然而，在某些情况下，将这些信息放在一个更容易访问和更易于管理的位置是很方便的，通常是为了允许更容易的跨平台管理、复制和持久化。

2、当使用首选项和应用程序数据的备用存储位置时，现在可以：

- 轻松备份和恢复设置。

- 在同一台客户端PC上设置多个配置。

- 使用公司批准的设置预配置PC。

- 为PC预配置其他主题、主题和技术。

- 在计算机之间移动设置和首选项。

四、编码更新

1、改进的代码工程/代码编辑器，支持java 17/18的新版本。

2、代码工程增强以支持C# 10的最新功能。

1、记录结构。

2、全局使用指令。

3、新的插值字符串格式。

4、文件作用域命名空间。

五、模型填充图案

新建模型向导模式：

1、BIZBOK

2、数据挖掘器

3、动态图表

4、ESM

5、术语表

6、模式加上动态UML技术的新视角（“UML行为”）

软件特色

管理锁定、基线、复制、克隆以及其他包功能

使用矩阵来探索和编辑各元素集合之间的关系

使用差距矩阵来探索必要功能的实施情况

使用转换模板，从更抽象的内容构建物理模型

访问图功能，如锁定、路线图、泳道等

根据上下文元素沿底部边框对齐所选元素（Ctrl+Alt+Down）

将所有选定元素的高度和宽度设置为与光标下的元素相同。

将所有选定元素的宽度设置为与光标下的元素相同

创建和管理自定义配置文件，用于生成行业特定的XSD文件

在代码编辑器中打开一个XSD/XML文件进行显示和编辑（Ctrl+Alt+O）

使用内置的XSD技术将XSD文件导入到当前模型中

使用内置的WSDL技术将WSDL文件导入到模型中

打开模拟器的断点窗口。可以在模型元素上设置断点，以暂停模拟并检查变量

使用可执行状态机工件来生成、编译和执行基于代码的复杂仿真

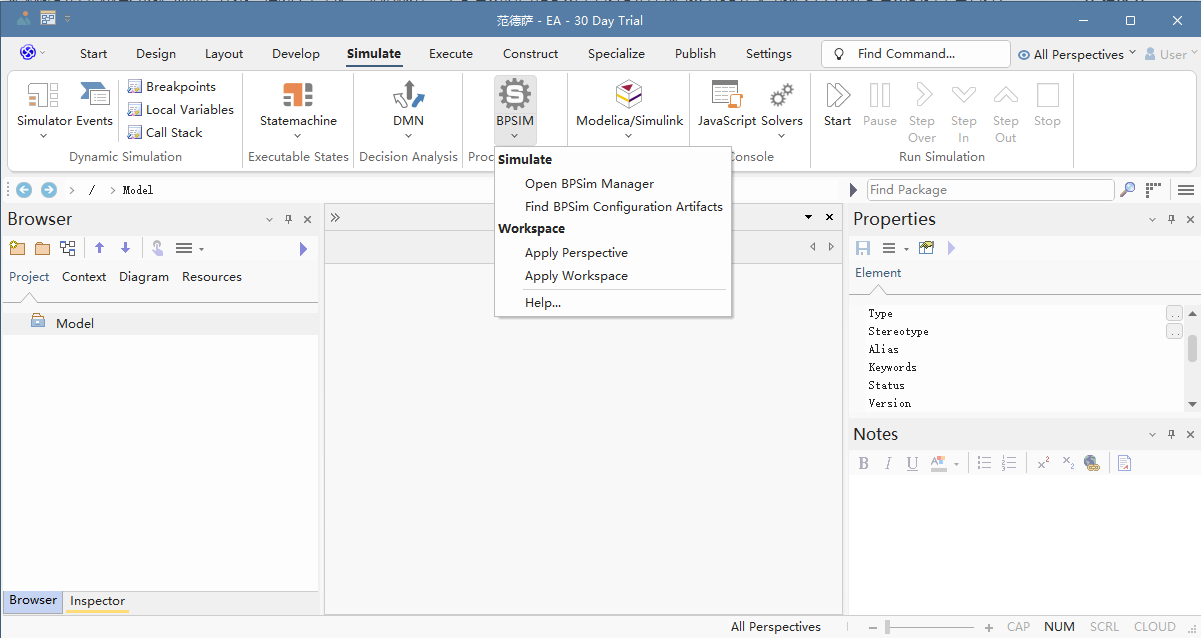

打开BPSim主窗口，以访问并执行为BPSim标准设计的业务流程模拟

打开主SysML仿真窗口，使用SysML、Open Modelica或matlab Simulink来配置、管理和执行仿真

访问函数以启动和控制执行性能分析和活动监控

使用基于包的脚本，这些脚本定义了构建、测试、运行、调试、部署和模拟基于模型内容的应用程序所需的多个参数

安装方法

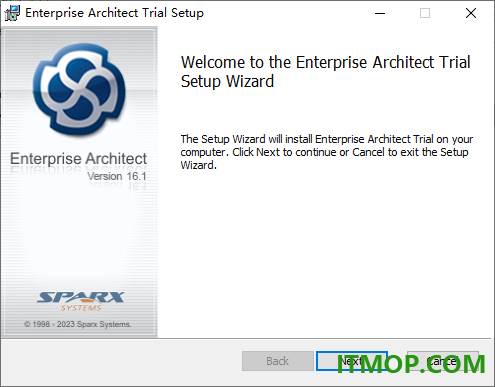

1、打开easetup_x64.msi就可以开始安装软件，点击next。

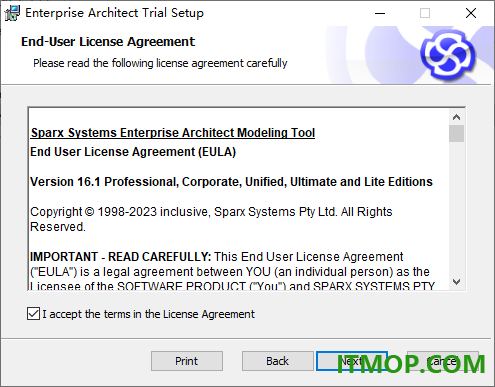

2、如图所示，这里是软件的安装协议内容，点击下一步。

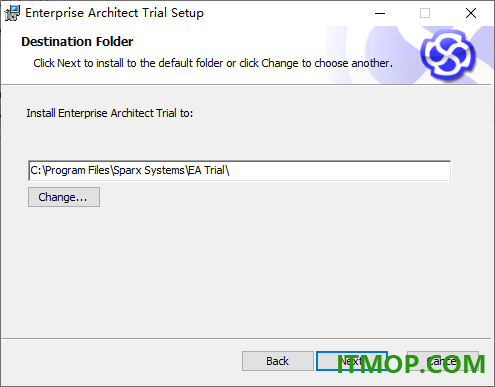

3、提示软件的安装地址，软件默认安装在C盘。

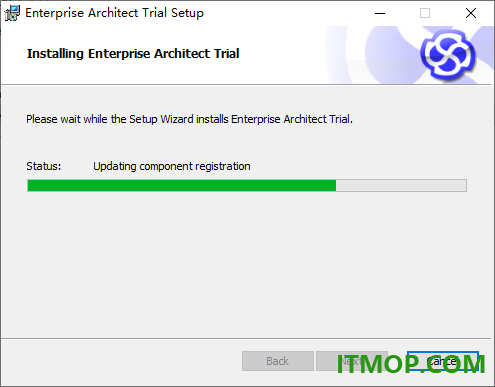

4、显示软件的安装进度条，等等一段时间就可以成安装。

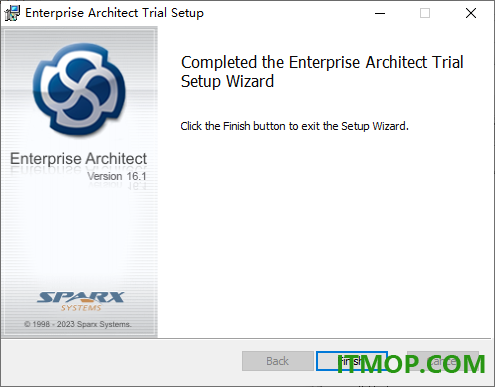

5、如图所示，enterprise architect 16已经安装结束，在电脑桌面就可以找到软件图标。

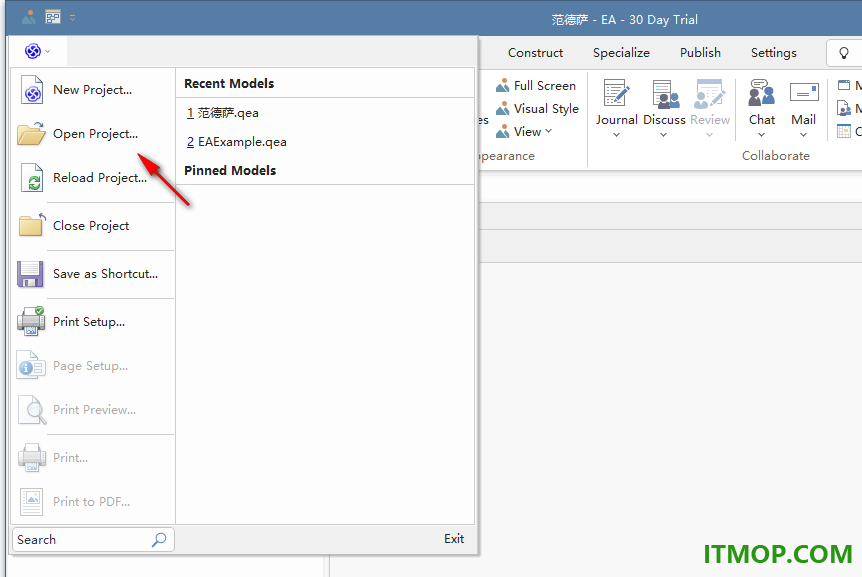

6、启动软件就可以打开一个项目到软件编辑，也可以新建一个空白的项目继续编辑内容。

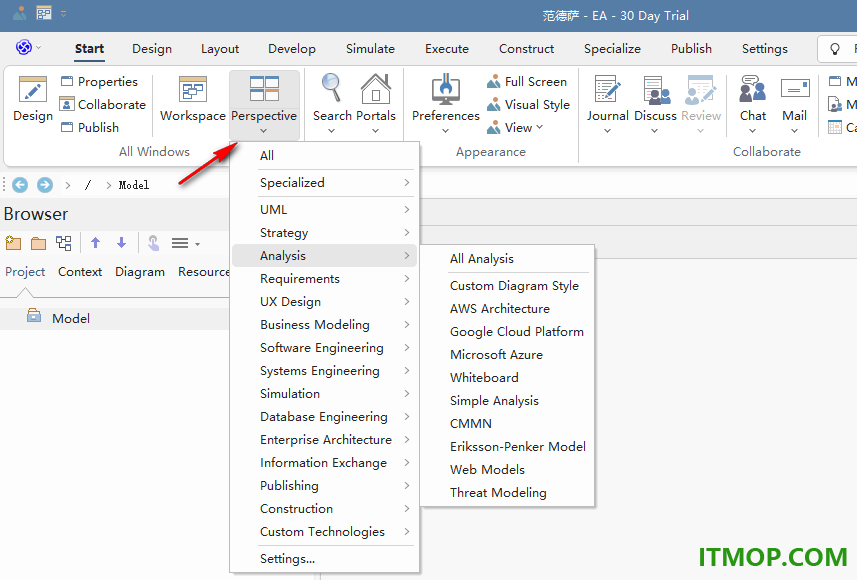

7、顶部显示非常多的菜单功能，如果你看懂英文内容就可以在软件上开始添加模型内容。

官方教程

一、导航与搜寻

一个组织良好的仓库会大大帮助你找到所需的元素和图表，但随着工具在组织中的普及，模型规模会不断扩大，不久一个仓库可能包含数万甚至数十万条物品。幸运的是，Enterprise Architect 提供了一些有用的内容定位工具，包括：

二、浏览器

浏览器窗口是你浏览模型时的首选位置。可以把它当作你最喜欢的资源管理器工具，用来查找电脑上的文件，只不过你用它来查找仓库里的内容。它是一个树状视图，节点可以展开和折叠，以定位诸如包、图表、元素及其特征（属性、操作、接收）等项目。

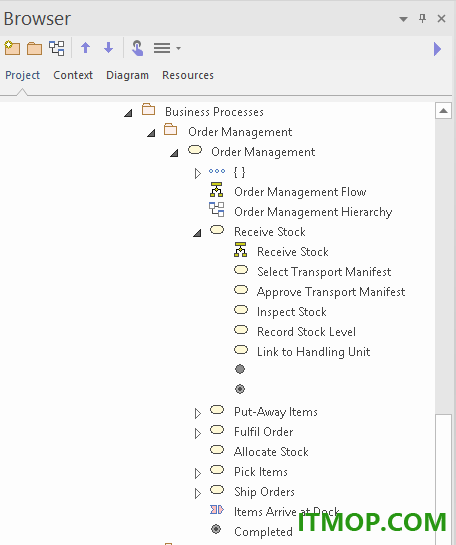

浏览器显示业务流程包和元素层级结构。

三、导航员栏目

导航栏就像一条面包屑轨迹，显示你在仓库中包层级中的位置，但还额外支持选择路径中任意位置的可用包。这是一种方便地遍历包层级结构的方法，而无需在展开树状视图中查看所有包。一些模型爱好者将此作为主要导航机制。

导航栏显示包层级结构。

四、导航单元

Enterprise Architect 允许你创建任意数量的导航图，这些图包含导航单元，用户可以点击这些图，直接进入图纸，无论图纸在仓库中的位置如何。这些单元也可以通过基于WebEA和Prolaborate的工具获得。它们让用户无需使用其他导航方法就能轻松找到图表。这些图可以嵌套，比如高层图上的导航单元格会带你到另一个单元格页面，针对特定图示。

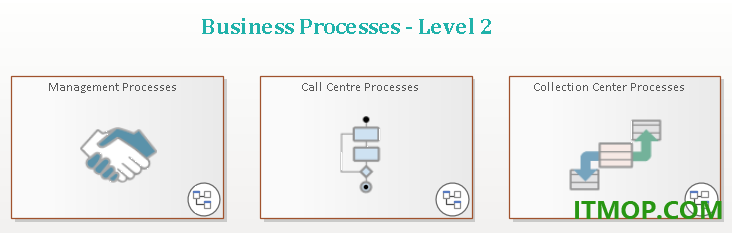

顶层导航图，显示可点击的导航单元。

五、模型搜索

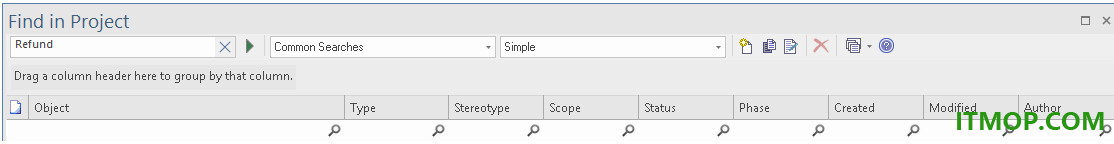

模型搜索是一个功能齐全的功能，可以查找仓库中几乎任何内容。你可以用它作为简单的寻找单词或短语的方法，或者创建复杂的搜索工具来回答复杂的问题。随着模型规模的扩大，尤其是当多人贡献内容时，快速找到物品会变得困难，因为模型可能包含数百甚至数千个元素。假设你知道仓库里有关于在提交医疗证明时发放退款的信息。你可以启动“在模型中搜索”功能，使用默认设置输入关键词或短语，如“退款”或“医疗证明”，搜索工具会找到并列出包含这些词的名称、别名或备注的对象。

六、协作与分享

Enterprise Architect 从零开始构建为协作平台，虽然可以独立工作，但与同事、客户、专家等人协作将带来强大的表达力。该工具能够在通常被隔离、常被隔离的内容之间建立关系。能够看到来自不同学科和观点的信息，提供了企业架构师独有的新鲜且引人入胜的视角，你和你的团队将看到模型连接，分享那些原本可能无法想象的想法。

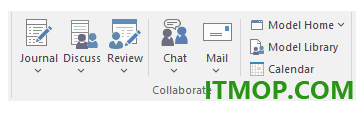

协作功能可在“开始”功能带的协作面板上轻松操作。

有一系列功能促进协作建模，既可以单独使用，也可以联合使用，在项目或企业中创造前所未有的价值，因为人们分享知识、想法并对模型或概念进行批判性分析。无论你身处世界何地，讲什么语言，同事们都不远，这些工具让你像在同一个办公室工作一样协作。这些工具包括：

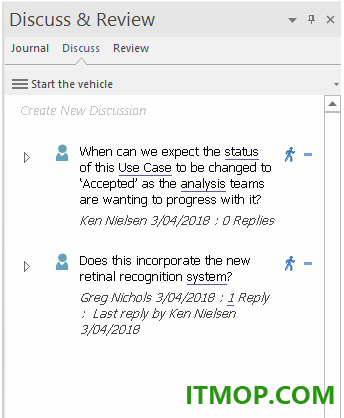

讨论——讨论想法和概念

评论——与任意数量的人一起评价模型内容

聊天——进行非正式和即时聊天

邮件——在模型邮件系统中，用于详细对话和链接模型内容

日历——记录重要的项目日期

图书馆——重要项目文件和参考文献目录

七、发布您的内容

通过让人们访问你的仓库，或者如果你的模型托管在 Pro Cloud Server，通过 WebEA 或 Prolaborate 提供基于浏览器的视图，是发布内容的简单方式。不过，有时你会因法规或合同原因需要创建格式化文档，Enterprise Architect 拥有多种发布机制，使你轻松生成多种格式的一流企业文档。

自定义文档功能，用于创建灵活、直观且动态的文档。

开始文档发布最简单的方法是使用自定义文档功能。利用这个功能，你可以基于模板创建文档，并根据模板样式添加任何内容，并根据模板样式进行格式化。然后你可以从模型中注入内容到文档中。例如，你可以在仓库中放置一组需求，然后直接从浏览器拖拽到文档中;通过选择模板，需求会根据模板中指定的格式和样式在文档中呈现。

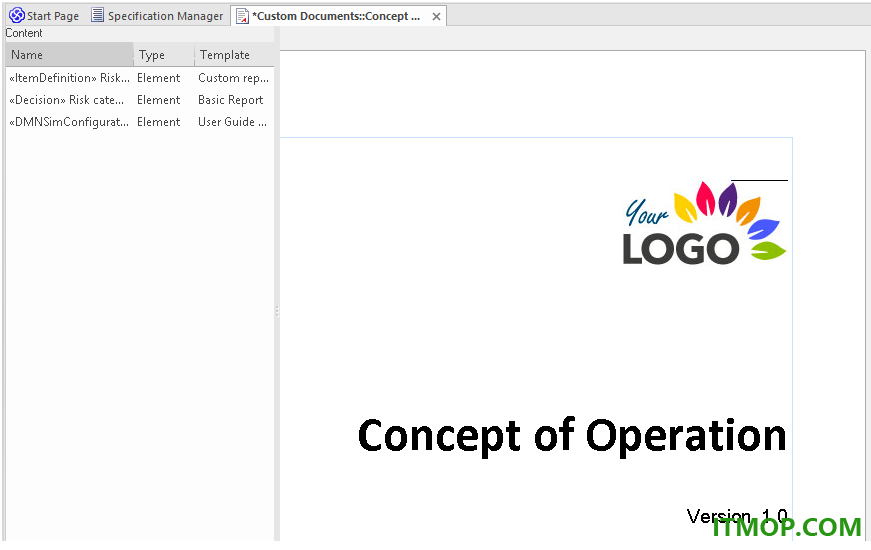

一份示例文档，展示了动态内容面板以及插入的标志和标题。
